GL76
GL 滚轮导向器
| 参数 | 规格 |
| 最大受力 Fx / Fy | 1500 N / 1500 N |
| 最大速度 | 1.75 m/s |
| 配用导轨 | T75 / T89 |
| 适用温度 | -5～50 °C |
| 维护周期 | 30 天 |
表列为最大受力，需结合实际工况和安装尺寸核对。

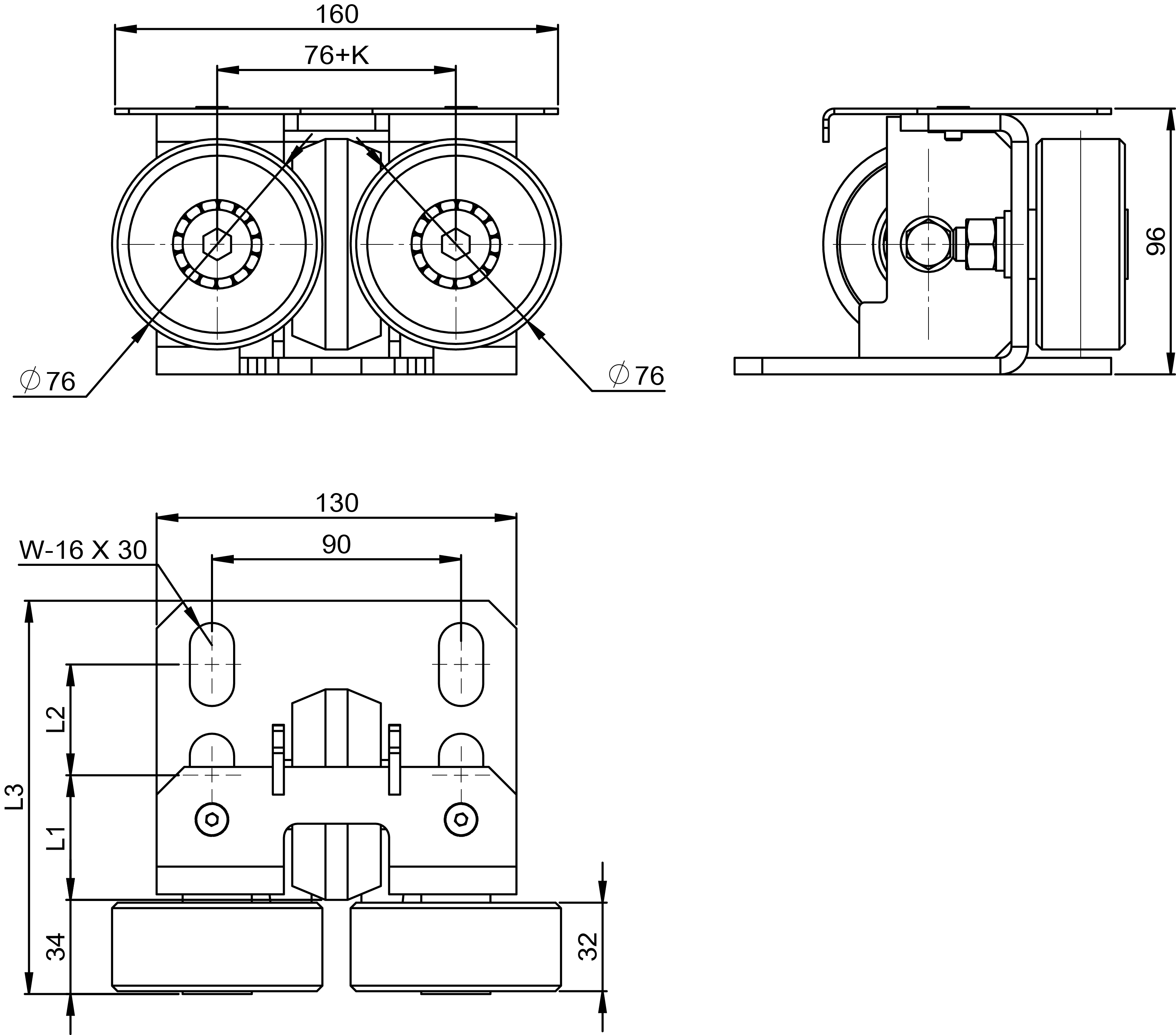

尺寸图 / DIMENSIONS
在新窗口查看尺寸原图 ↗| 规格 / Type | L1 | L2 | L3 | W | 导轨宽度 Rail width |
| P1 | 45 | 40 | 142 | 4 | 10 |
| P2 | 45 | 40 | 142 | 4 | 16 |
| P3 | 57 | 0 | 112 | 2 | 10 |
| P4 | 57 | 0 | 112 | 2 | 16 |
订货前请确认安装方式、受力方向与接口。SG / GL 主体材料与表面处理需按型号另行确认。
