GL76A
GL 滚轮导向器
| 参数 | 规格 |
| 最大受力 Fx / Fy | 800 N / 800 N |
| 最大速度 | 1.75 m/s |
| 配用导轨 | T75 / T89 |
| 适用温度 | -5～50 °C |
| 维护周期 | 30 天 |
表列为最大受力，需结合实际工况和安装尺寸核对。

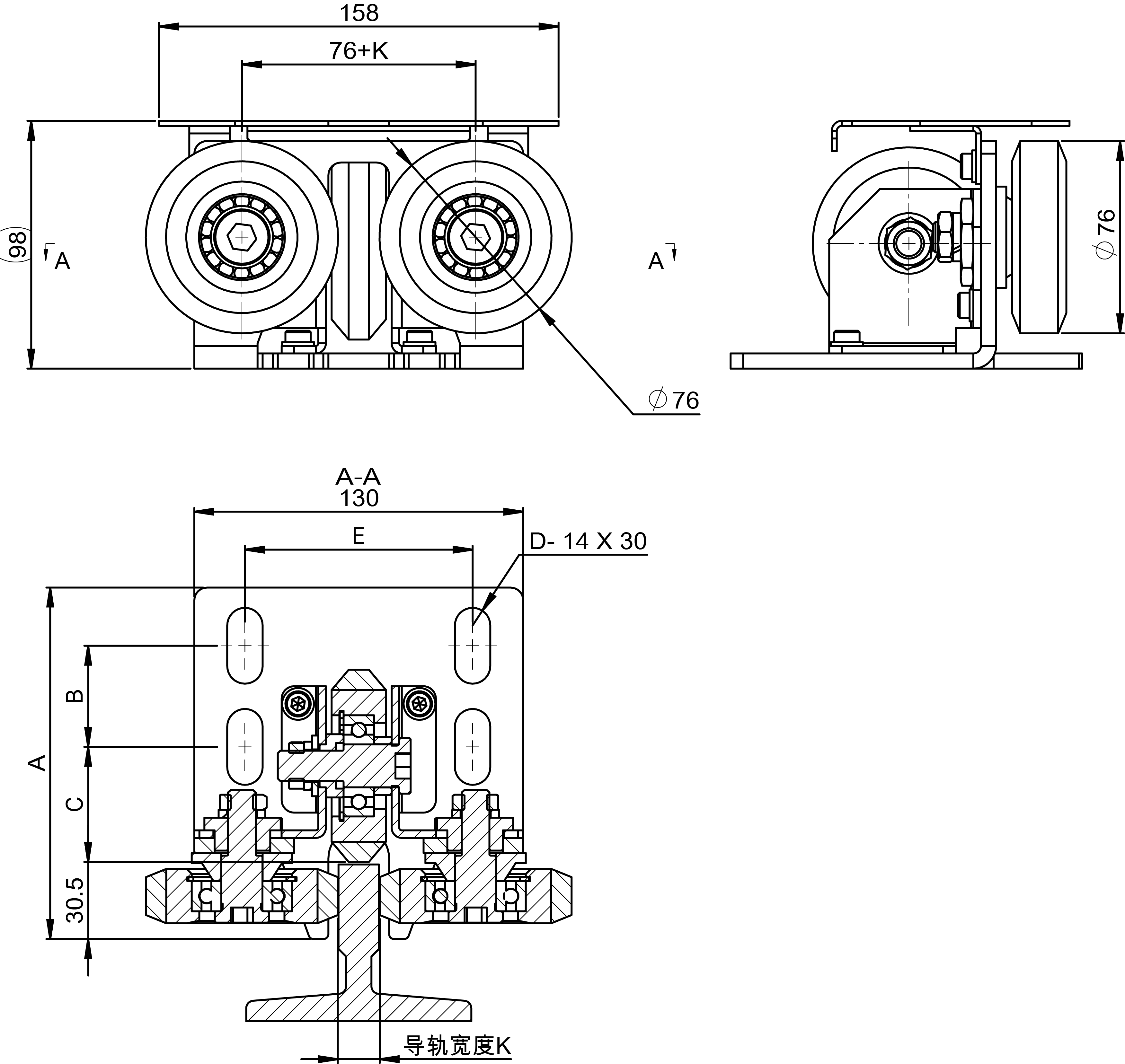

尺寸图 / DIMENSIONS
在新窗口查看尺寸原图 ↗| Dim. | G01 | G02 | G03 | G04 | G05 | G06 |
| A | 45.5 | 45.5 | 57.5 | 57.5 | 57.5 | 57.5 |
| B | 40 | 40 | 0 | 0 | 0 | 0 |
| C | 139 | 139 | 109 | 109 | 109 | 109 |
| D | 4 | 4 | 2 | 2 | 2 | 2 |
| E | 90 | 90 | 90 | 90 | 100 | 100 |
| K | 10 | 16 | 10 | 16 | 10 | 16 |
订货前请确认安装方式、受力方向与接口。SG / GL 主体材料与表面处理需按型号另行确认。
