从导向到保护，
匹配每一种运动需求。
重型直线导向、磨损到限监测与 UPE 背胶材料。
从载荷、行程和安装空间出发，找到适合设备的产品。
GUIDING / 导向系统
一套导轨平台，
两种导向方式。
SG 滑动导向面向紧凑结构、耐冲击与频繁启停；
GL 滚轮导向面向平稳运行、长行程与连续运行。
选择型号后，进一步核对受力方向及安装尺寸。
显示全部 7 个型号

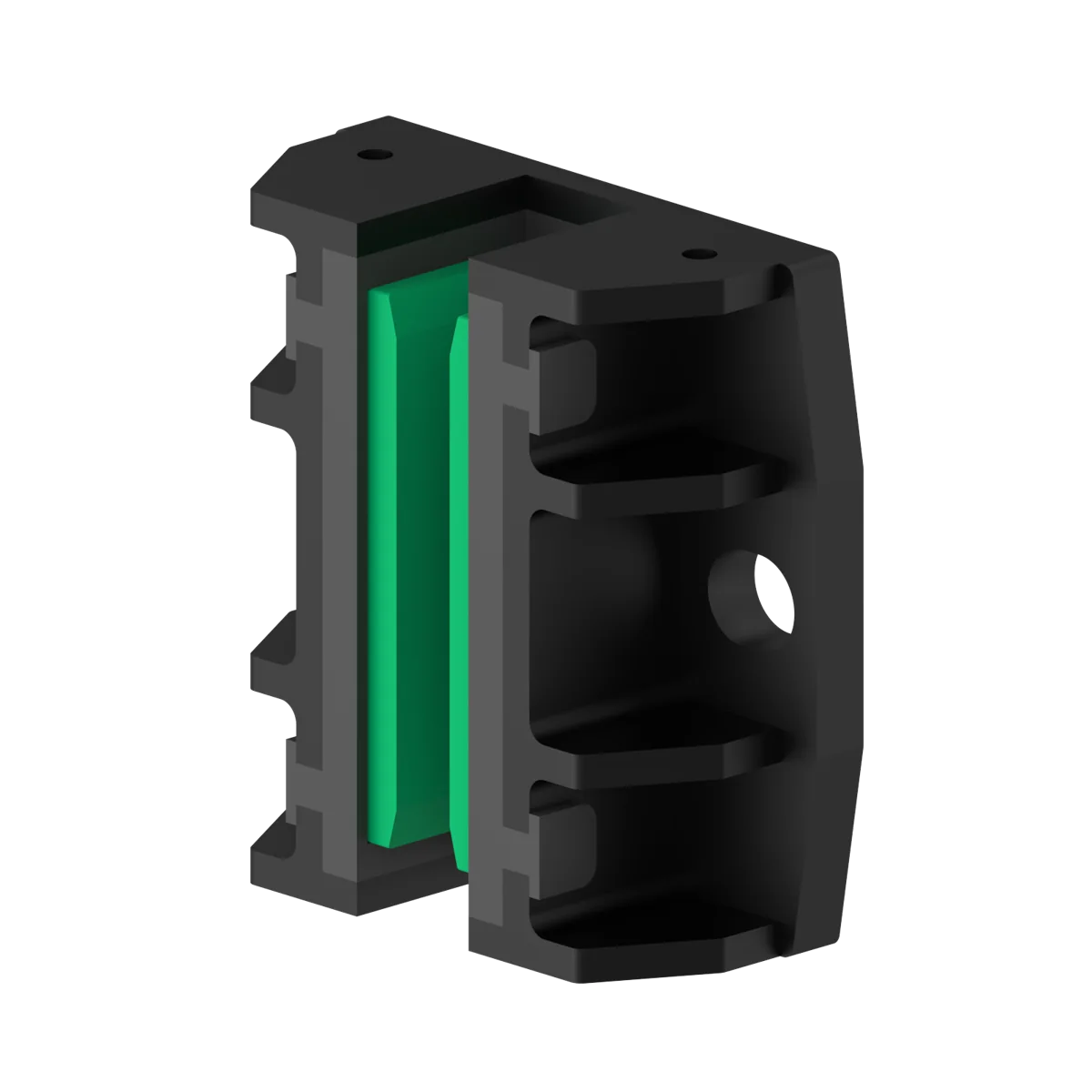

SG15Fx / Fy 600 N 1.0 m/s

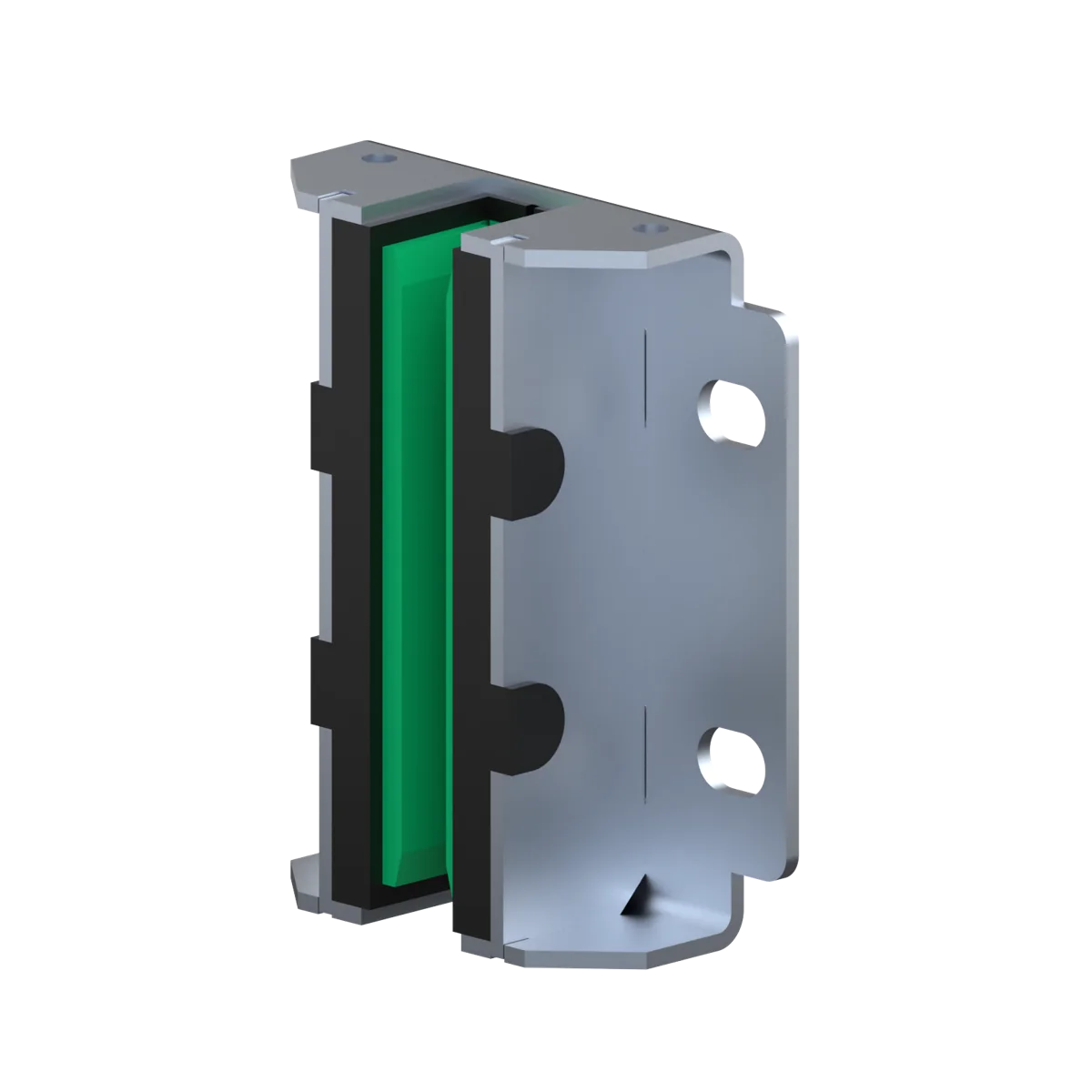

SG16Fx / Fy 1000 N 1.0 m/s

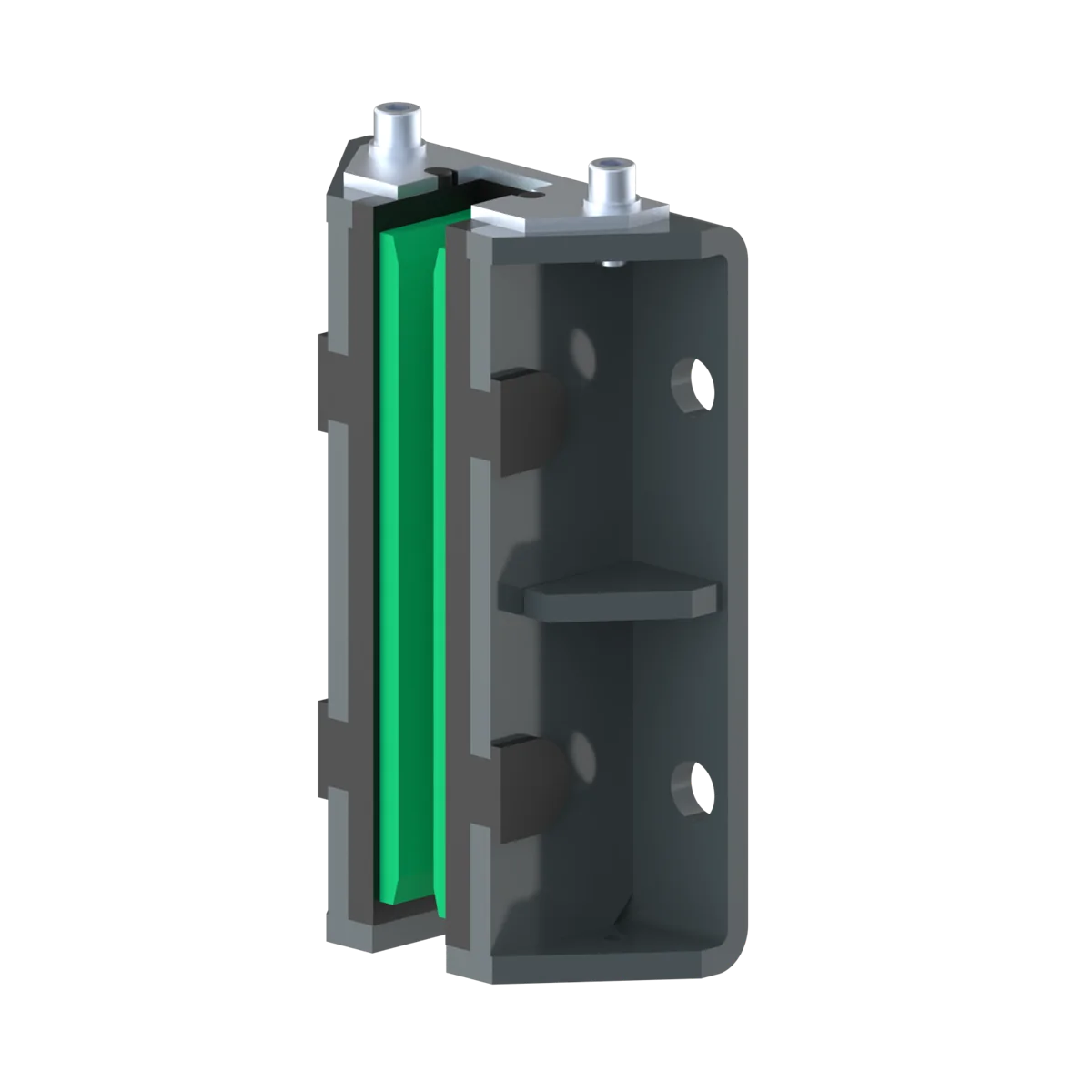

SG17Fx / Fy 1500 N 1.0 m/s

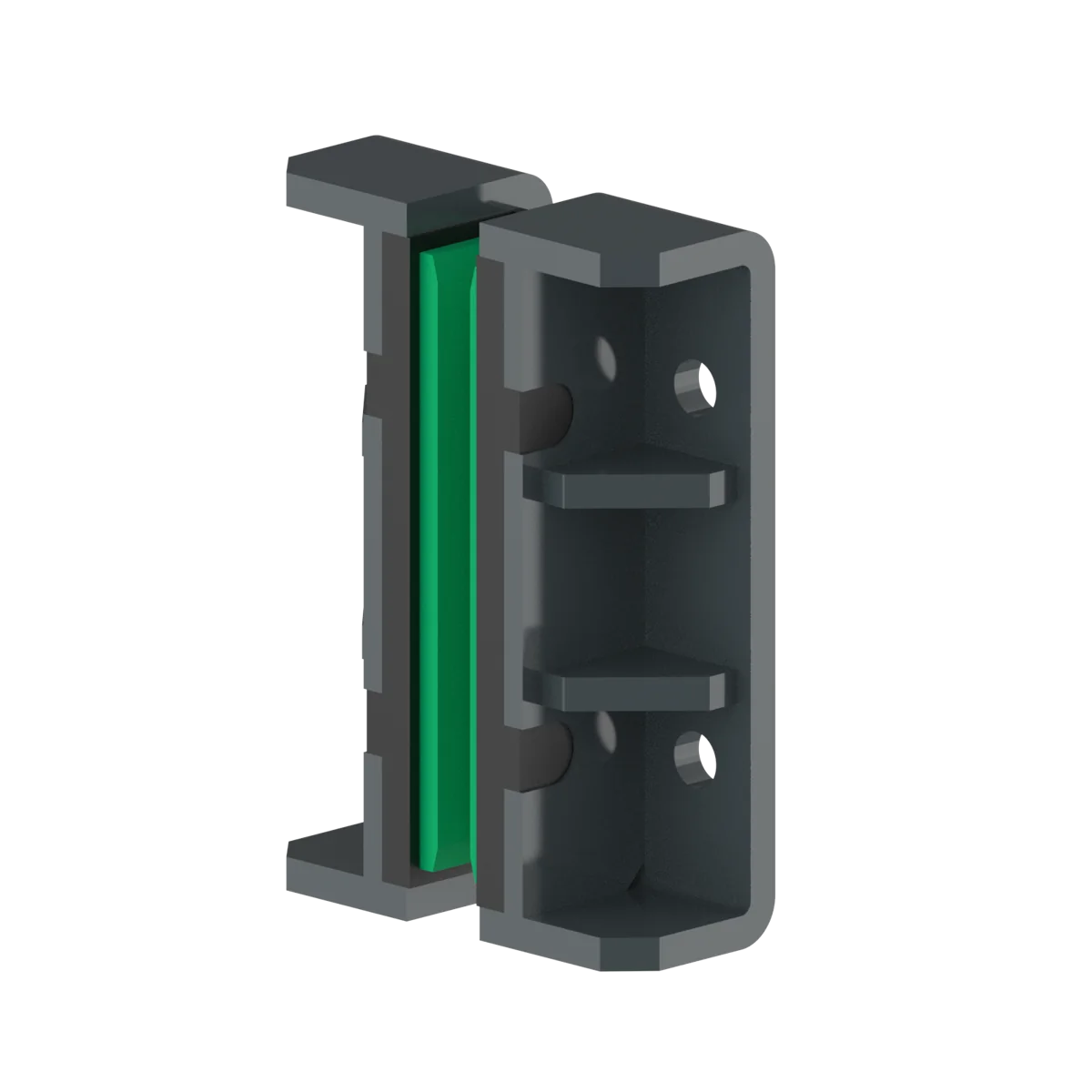

SG17AFx / Fy 2000 N 1.0 m/s

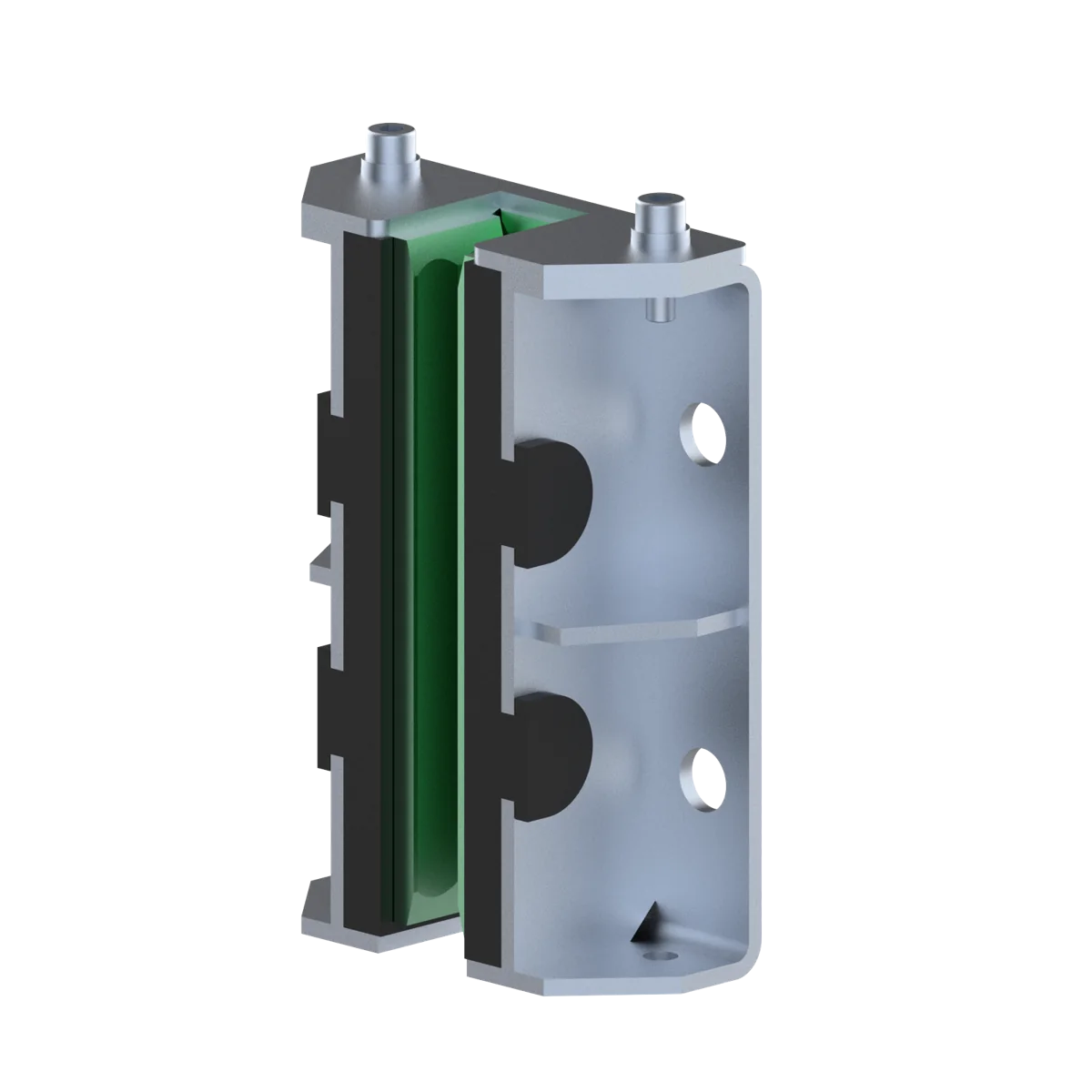

SG18Fx / Fy 1000 N 1.0 m/s

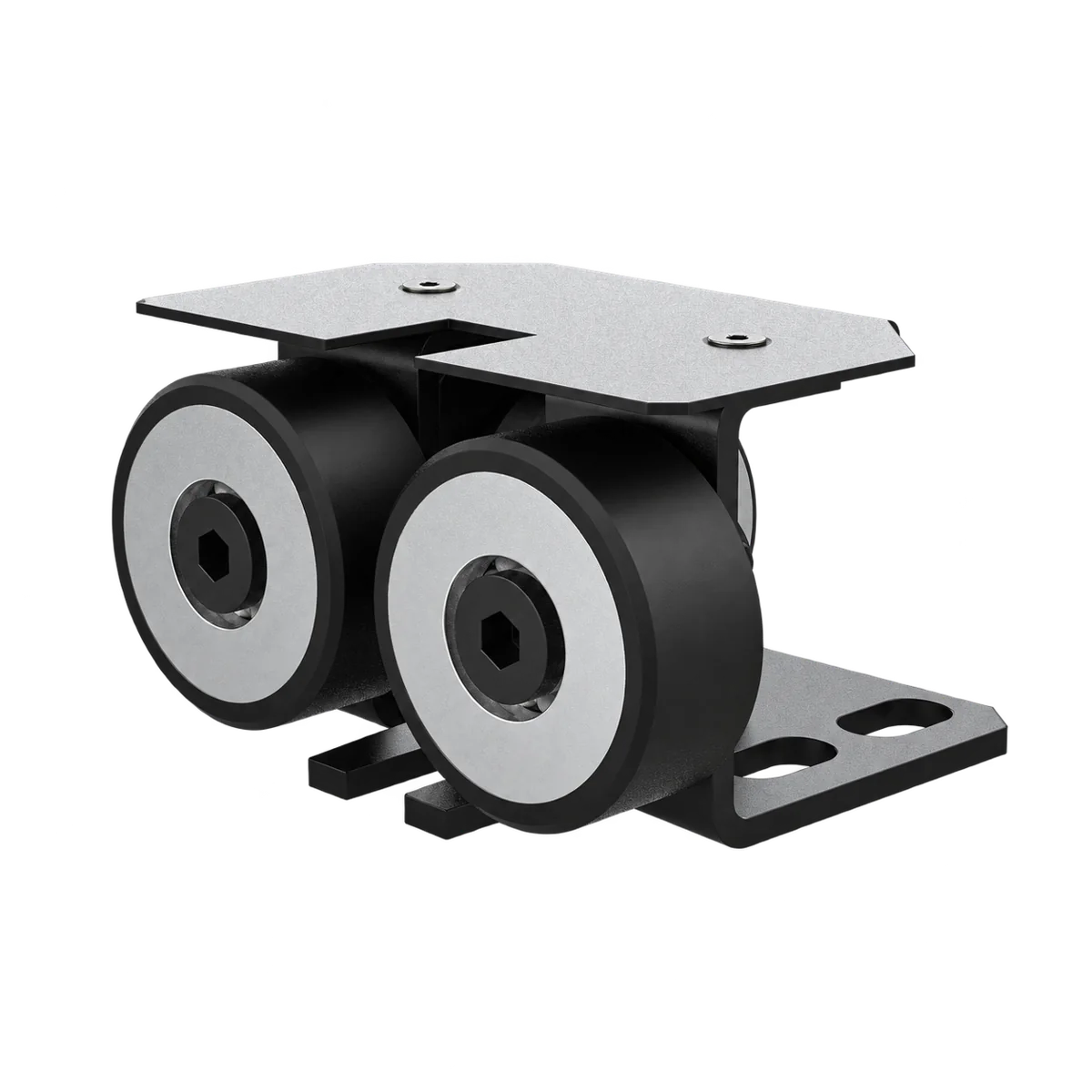

GL76Fx / Fy 1500 N 1.75 m/s

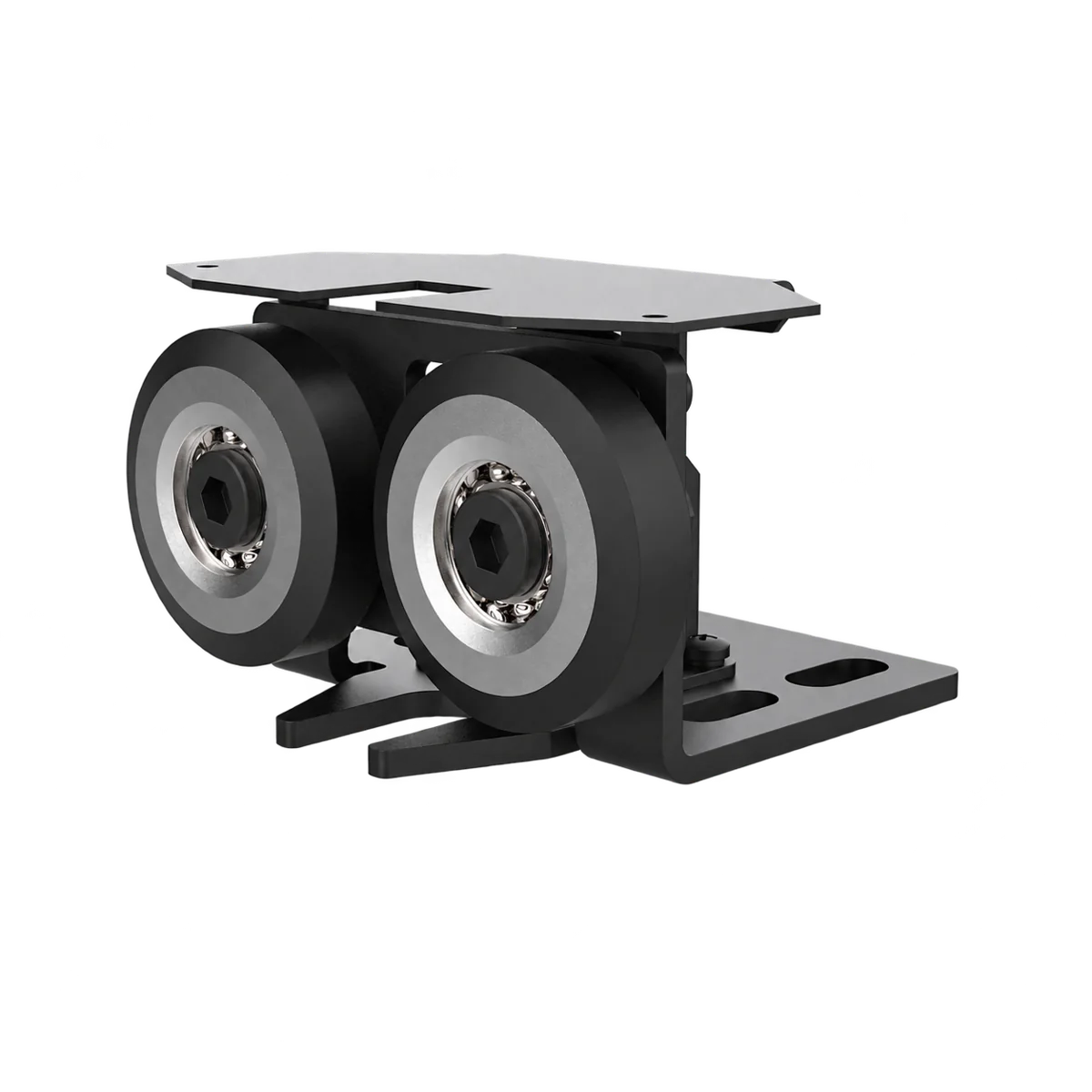

GL76AFx / Fy 800 N 1.75 m/s没有匹配型号，请调整关键词或系列筛选。
表列受力为型号最大受力，Fx / Fy 分别对应受力方向；适用条件与安装尺寸需单独核对。
查看系列参数与维护对照 ＋
| 选型项目 Selection item | SG 直线滑块 Linear sliders | GL 滚轮导向器 Roller Guide |
|---|---|---|
| 工作方式 Guiding method | 滑块与导轨滑动接触 Sliding contact with the rail | 滚轮沿导轨运行 Rollers running along the rail |
| 推荐工况 Suggested conditions | 紧凑、耐冲击、频繁启停 Compact, impact loading, frequent stops | 平稳、长行程、连续运行 Smooth motion, long travel, continuous use |
| 最大速度 Maximum speed | 1.0 m/s | 1.75 m/s |
| 最大受力范围 Max. force by model | 600–2000 N | 800–1500 N |
| 适用温度 Operating temperature | -5～80 °C | -5～50 °C |
| 配用导轨 Compatible rails | T75 / T89 | T75 / T89 |
| 润滑 Lubrication | 无需油润滑 No oil lubrication required | 无需油润滑 No oil lubrication required |
| 系列 Series | 寿命参数 Service life data | 维护周期 Maintenance interval |
|---|---|---|
| SG | 滑块衬板 24 个月 / 底座 5 年 Liner: 24 months / Base: 5 years | 30 天 30 days |
| GL | 滚轮 24 个月 / 底座 5 年 Roller: 24 months / Base: 5 years | 30 天 30 days |

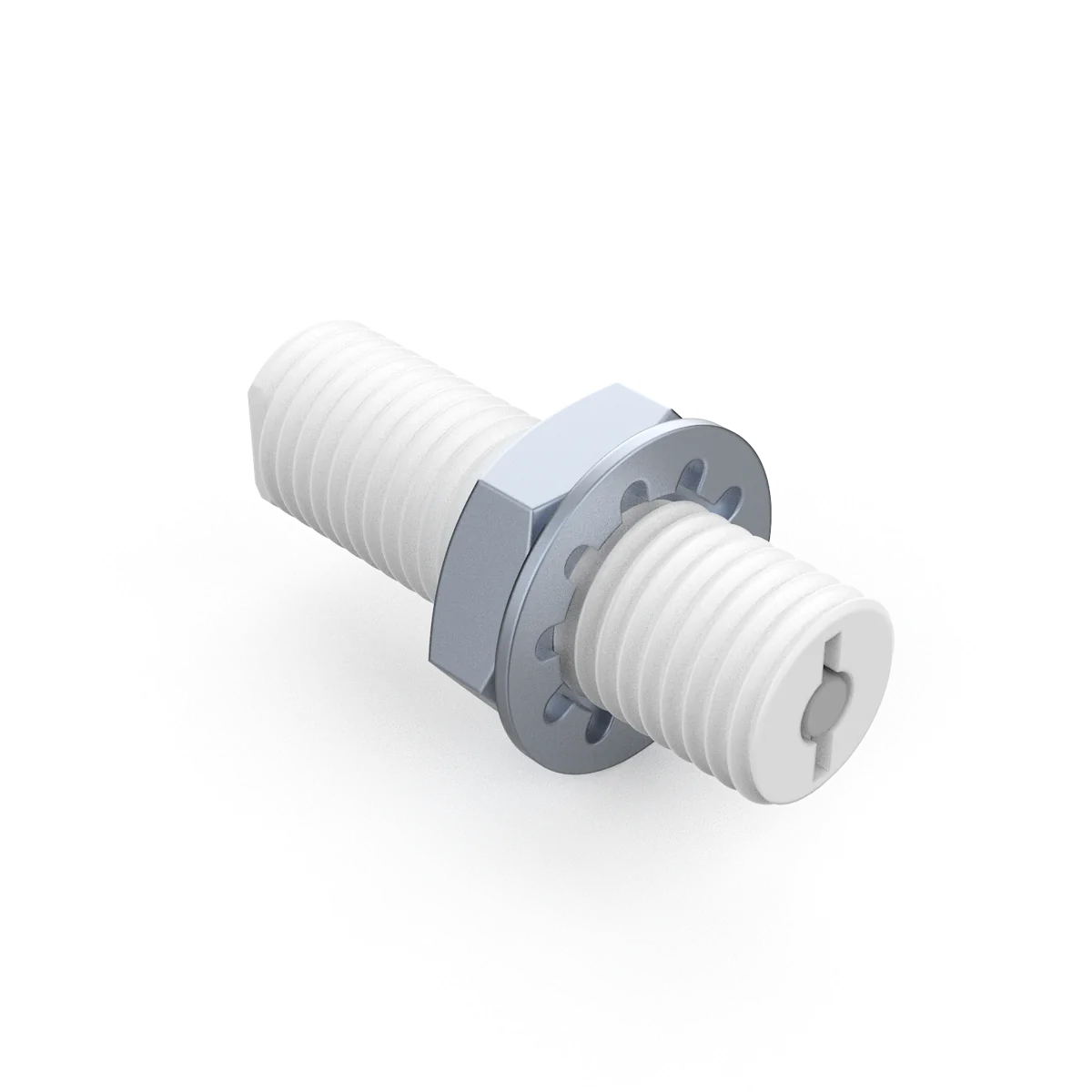

M100 / WEAR LIMIT MONITORINGMONITORING / 磨损监测
在磨损到限时，
给维护一个提示。
磨损达到设定位置时发出到限信号，为检查与更换直线滑块衬板提供提示。
0.5–3 mm磨损厚度报警设定范围
设定值、公差及适用工况需确认；到限触发后更换磨损头，不用于连续厚度测量。
咨询安装与适配 ↗
配套系统安装示意，实际安装位置及空间需核对。
磨损头与配套系统，按需选择。
单独磨损头需配套控制器和报警装置。配套监测系统支持本地声光提示与 Y0 输出，对接逻辑需联调。
| 单独磨损头 / Sensor only | 规格 / Specification |
|---|---|
| 供电电压 / Supply | DC 2.5–24 V |
| 信号输出 / Output | NMOS 开漏，触发后拉低，需外接上拉 NMOS open-drain, active low; external pull-up required |
| 外形与安装 / Dimensions & mounting | M12 × 40 mm M12 thread; 40 mm length |
| 报警设定 / Alarm setting | 滑块衬板磨损厚度 0.5–3 mm，可定制 Liner wear depth: 0.5–3 mm; custom settings available |
| 触发后处理 / After activation | 一次性触发，触发后更换磨损头并复核报警 One-shot activation; replace sensor and verify the alarm |
配套控制板：DC 24 V ±10%，3 路磨损输入，可选 1 路油杯液位检测。控制板功能不适用于单独磨损头。
MATERIALS / UPE 背胶材料
让接触面，
多一层耐磨保护。
超高分子量聚乙烯，用于耐磨衬层、滑动接触面与表面保护。
四种厚度，普通与强粘两种背胶选择。
按实际基材试贴，结合载荷、速度及环境验证。

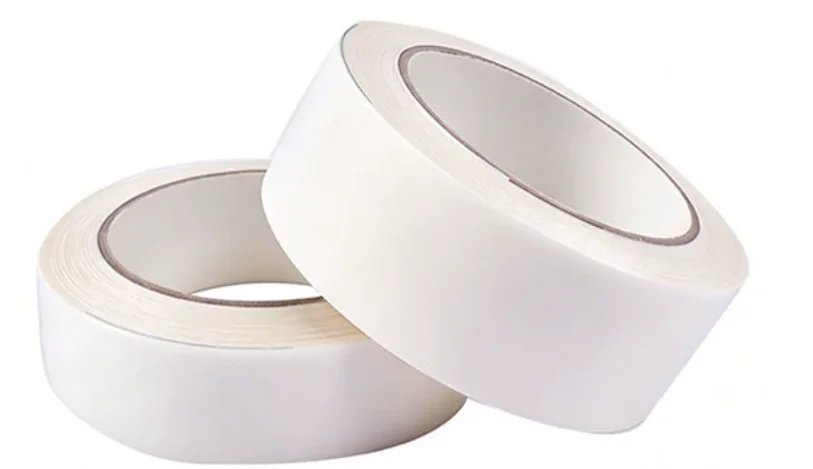

卷材 0.2 / 0.5 / 1.0 mm

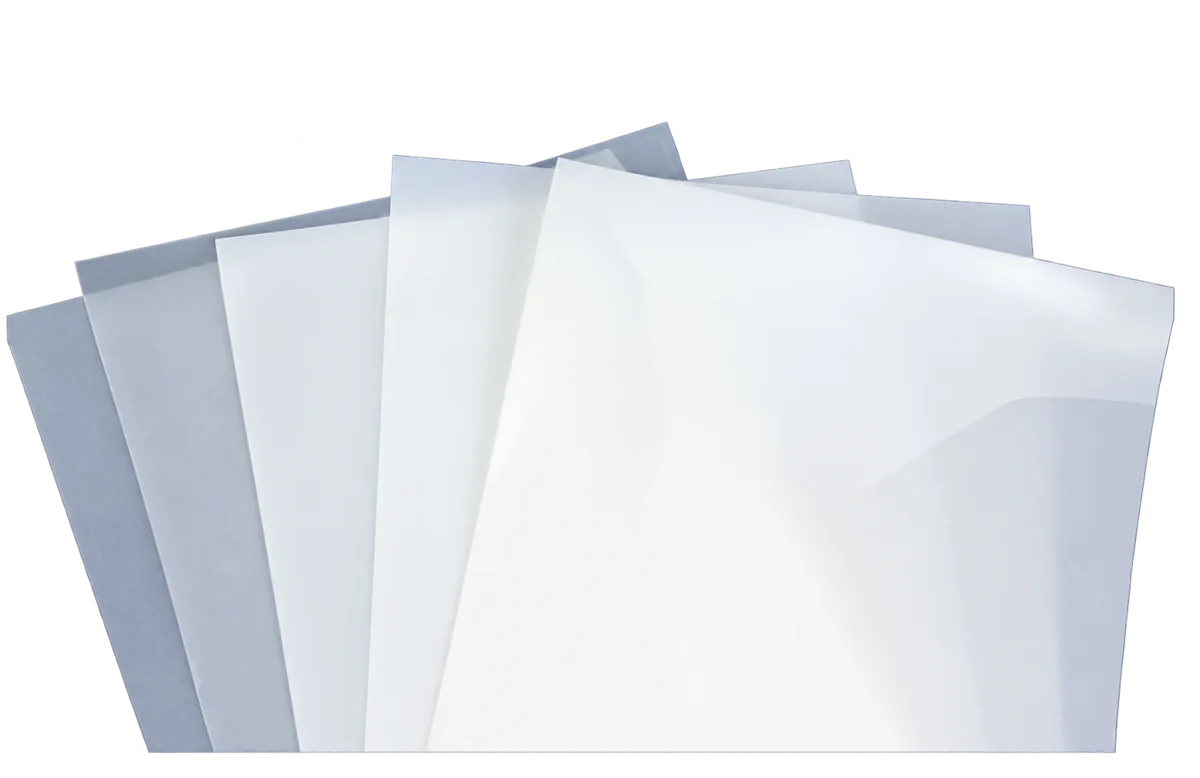

板材 2.0 mm| UPE 厚度 UPE thickness (mm) | 含胶总厚度，不含离型纸 Total with adhesive, excluding release liner (mm) | 最大供货尺寸 Maximum supply size |
|---|---|---|
| 0.2 | 0.25 | 100 mm × 50 m / 卷 / roll |
| 0.5 | 0.55 | 100 mm × 50 m / 卷 / roll |
| 1.0 | 1.05 | 100 mm × 50 m / 卷 / roll |
| 2.0 | 2.05 | 1.0 × 2.0 m / 张 / sheet |
含胶总厚度不含离型纸。支持按要求裁切，尺寸及裁切公差另行确认。背胶剥离强度与使用温度待最终确认。
ABOUT GOLDEN BEETLE
从工况需求出发，
让产品与设备相匹配。
无锡市金甲虫新材料有限公司围绕工业设备的导向、磨损监测与滑动接触需求，提供重型直线导向系统、磨损到限监测产品及 UPE 背胶材料。
结合载荷、速度、行程与安装空间，明确产品选型、接口条件和供货规格，为设备设计与应用适配提供支持。
下载完整双语样册 ↓

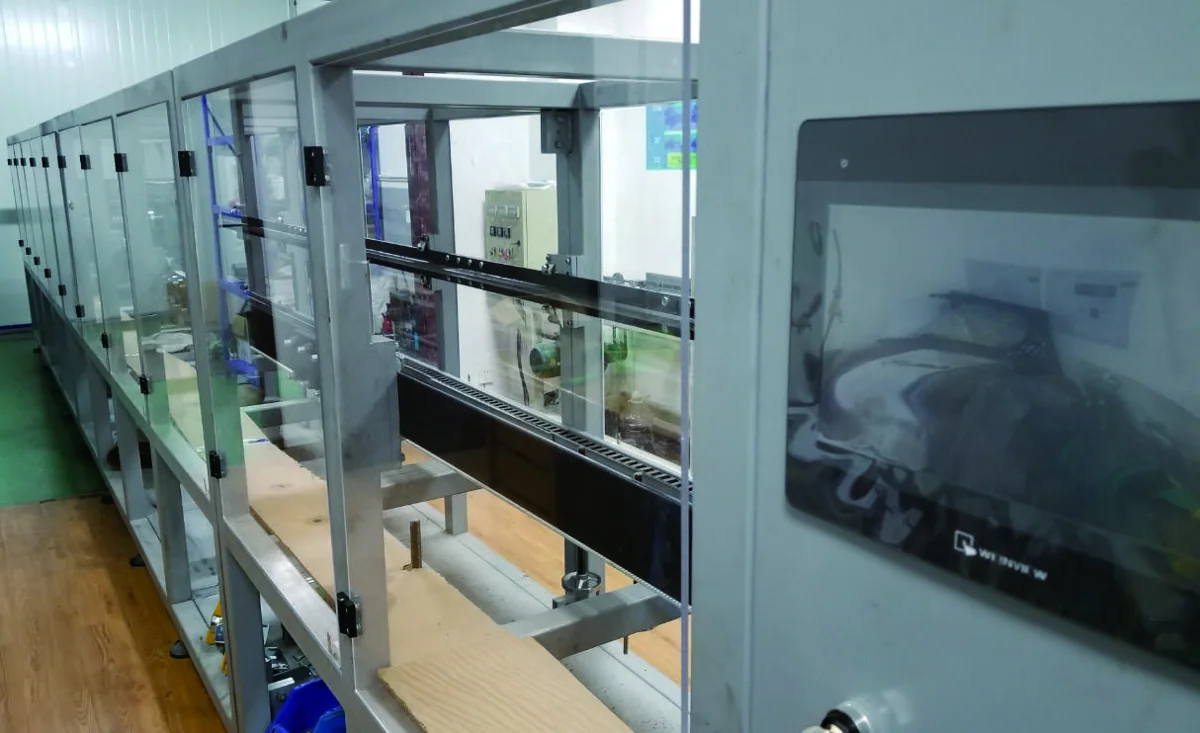

产品测试与应用支持 · 按工况明确测试项目、验证条件及评价要求
DOWNLOADS / V18 · 2026-10-22
按需下载产品资料。
中英双语 PDF · 按产品章节下载，文件更小。
ENGINEERING ENQUIRY
带着工况，开始询价。
生成邮件或复制到微信发送；这里不会提交或保存你填写的信息。
邮件将在你的邮件应用中打开，点击发送后才会送达。 zhuwentao@jjcnewmat.cn
LET’S TALK / 工程选型咨询
告诉我们工况，
一起确认合适的方案。
请提供产品型号、载荷与受力方向、速度、行程及安装空间。
UPE 材料请补充厚度、裁切尺寸、粘接基材和使用环境。
